Pesage pour silos
Le pesage industriel des silos est essentiel pour assurer un suivi précis des stocks et des process de production dans les industries agroalimentaire, chimique, dans le pet food ou encore dans l’industrie du plastique. Chez SYVRAC, nous proposons une gamme complète de capteurs de pesage et leur chaîne de mesure adaptés à tous les types de silos. Notre expertise nous permet d’intégrer des marques reconnues de balances industrielles comme Precia Molen, Mettler Toledo, Scaime, HBM et Vishay pour répondre à chaque cahier des charges.
- Sécurité optimisée : Protection contre les efforts latéraux et les soulèvements
- Interopérabilité : Intégration possible avec tous les systèmes automatisés
- Grande précision de mesure adaptée aux environnements exigeants
Description
Le système de pesage d’un silo repose sur l’intégration de capteurs de force basés sur le pont de Wheatstone capables de mesurer la charge contenue dans une cellule de stockage et de transmettre l’information à un indicateur de pesage. Ces capteurs, aussi appelés pesons, sont installés sous chaque pied du silo ou sur sa structure porteuse.
Faisons un focus sur deux types d’organe de dosage particulièrement utilisés sur les installations Syvrac :
- Le capteur à double cisaillement DSL (20 à 100 t), idéal pour les silos rigides et les cuves soumises à des variations thermiques ou mécaniques. Grâce à son design insensible aux efforts latéraux, il garantit une précision optimale même en conditions difficiles.
- Le capteur de compression TSL-INT (2,5 à 30 t), plus compact, est parfait pour les rénovations et les pesages de trémies et de cuves existantes. Hermétiquement scellé et disponible en version ATEX, il offre une fiabilité et une facilité d’installation accrues.
Nos solutions incluent également des kits de montage spécifiques permettant d’amortir les vibrations et de limiter l’impact des variations environnementales sur la précision du pesage. Nous proposons des solutions complètes avec indicateurs de pesage, transmetteurs et logiciels d’interface compatibles avec les principaux systèmes de supervision industrielle (SCADA, API, ERP).
Caractéristiques principales
- Compatibilité avec tous types de silos : inox, acier, aluminium, résine, toile et souples
- Chaîne complète de mesure de poids de silo gérée par Syvrac
- Plage de mesure large : De 2,5 t à 100 t
- Solutions ATEX disponibles pour zones explosives
Comment fonctionne un système de pesage industriel ?
Un système de pesage industriel pour silo repose sur l’intégration de capteurs de force (pesons) placés stratégiquement sous les appuis du silo. Ces capteurs mesurent la contrainte exercée par la charge et la convertissent en un signal électrique proportionnel. L’information est ensuite transmise à un indicateur de pesage qui l’interprète et permet d’afficher la masse stockée. L’étalonnage est un élément essentiel du processus de pesage. Il garantit la précision des mesures en fonction des caractéristiques des capteurs installés. Il repose sur deux paramètres fondamentaux : l’échelon de mesure et l’étendue de mesure du capteur. L’échelon de mesure représente la plus petite variation de poids détectable par le système, tandis que l’étendue de mesure correspond à la plage maximale que le capteur peut mesurer sans perte de précision. L’étalonnage du silo est une étape cruciale et complexe parfaitement maîtrisée par Syvrac. De manière régulière, une correction de la courbe de réponse du capteur peut être appliquée pour améliorer la fidélité des mesures, notamment dans les cas de dilatation thermique ou de contraintes mécaniques imposées par la structure du silo.

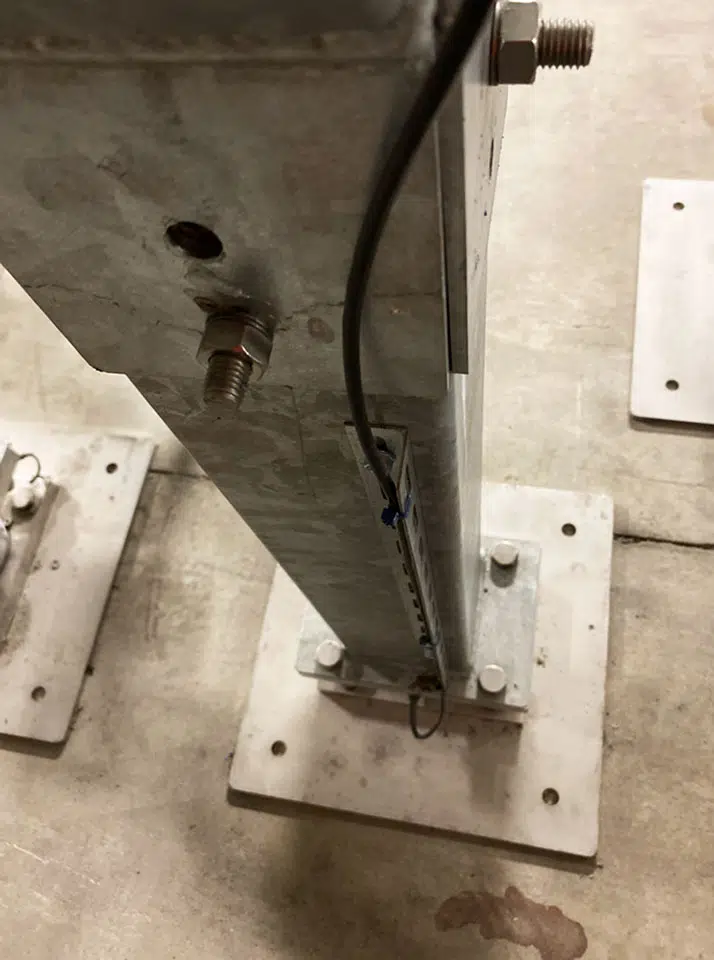

Montage des pesons pour un pesage précis
Pour garantir un pesage fiable et précis, l’orientation des pesons lors du montage est une étape importante. Un silo est systématiquement posé sur 4 pesons et doit respecter des pentes d’inclinaisons à 3 et 5° sans quoi le système entier ne sera pas pertinent. Les systèmes de compensation de charge permettent d’éviter les erreurs dues aux dilatations thermiques ou aux variations mécaniques. Le bon positionnement et l’alignement des pesons permettent de minimiser les écarts de mesure et d’assurer une grande fidélité de pesage.
Gestion des alarmes de pesage
Les systèmes de pesage SYVRAC permettent d’intégrer plusieurs types d’alarmes pour assurer un suivi optimal des stocks. Trois alarmes sont directement gérées par les indicateurs de pesée I40 : silo vide, silo plein et seuil de pesée critique pour éviter les erreurs de dosage. D’autres alarmes peuvent être paramétrées dans la supervision pour surveiller des anomalies telles qu’un déséquilibre de charge, une erreur de capteur, ou une perte de signal de pesée. Ces alarmes garantissent un suivi en temps réel et une réaction rapide en cas d’anomalie.
Compatibilité avec tous types de silos et de poudres
Les pesons industriels peuvent être installés sur tous les types de silos, que ce soit des silos rigides, silos acier inoxydable ou silo acier galvanisé, silo béton, ou encore silo souples ou silo en toile technique. Ils sont adaptés pour le stockage de poudres alimentaires (farine, sucre, lait en poudre, épices), poudres chimiques (engrais, pigments, oxydes), poudres pharmaceutiques (excipients, substances actives), et granulés plastiques. Grâce à leur modularité et leur compatibilité avec différentes marques de capteurs (Precia Molen, Mettler Toledo, Scaime, HBM, Vishay), ces solutions garantissent une gestion précise et efficace du pesage des silos industriels.
Options
Chacun de nos silos sont standard, les options nous permettent de personnaliser nos silos selon vos besoins et vos exigences
Certifications ATEX

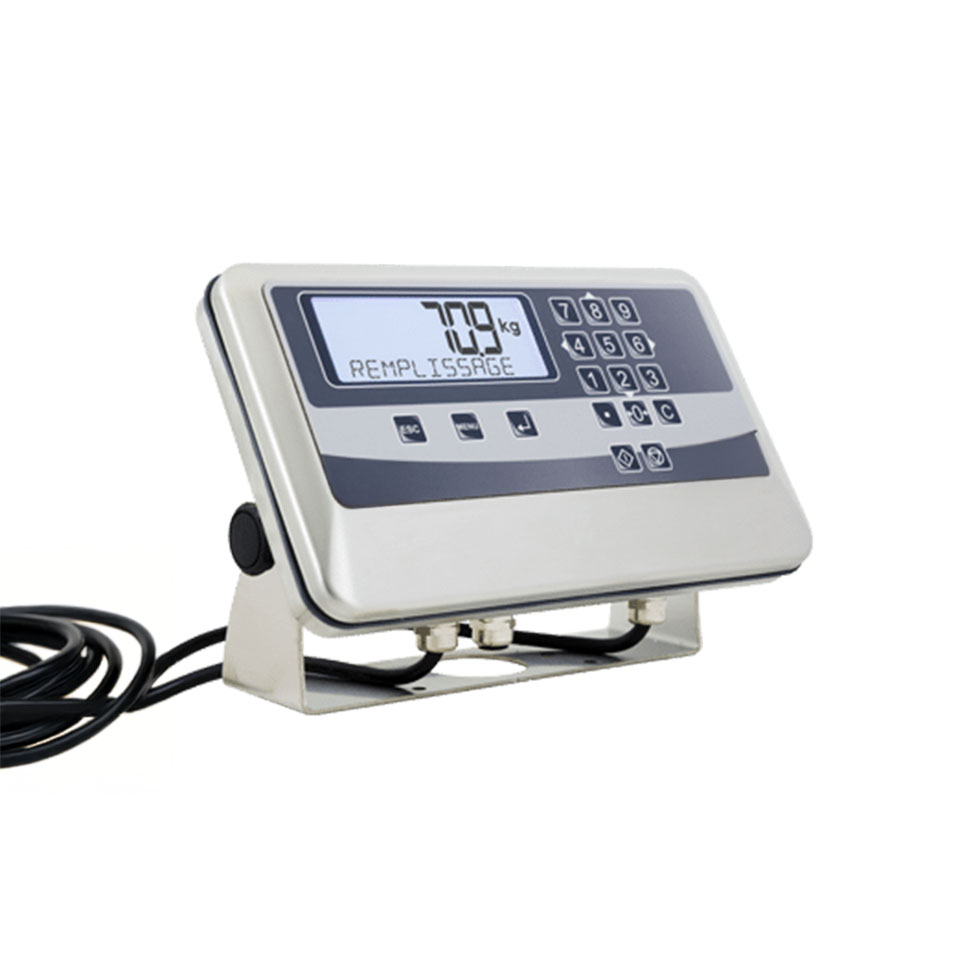

Indicateur de visualisation
Systèmes d'alarme de pesage

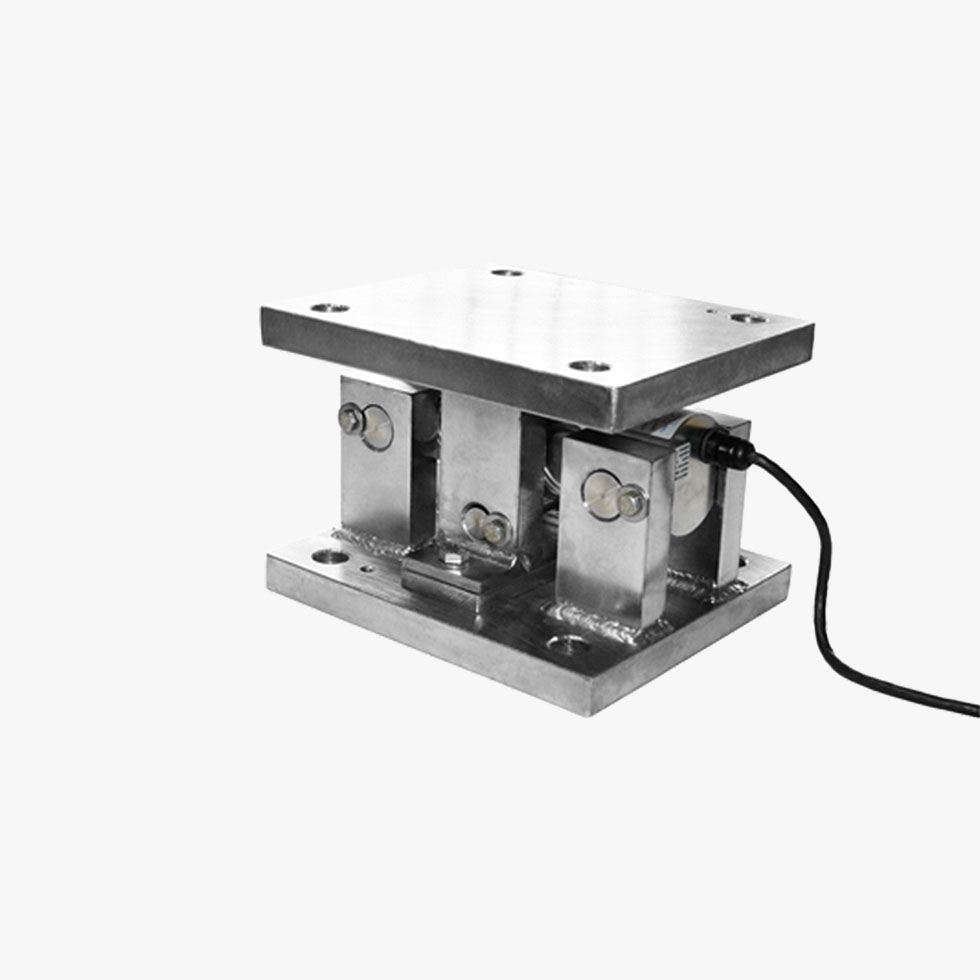

Versions extérieures tout temps
Notre gamme pour peser les silos
| Type de capteur | Modèle | Plage de mesure | Protection | Applications |
|---|---|---|---|---|
| Capteur à cisaillement DSL | DSL-20 | 20 t | IP68 | Silos rigides, cuves agitées, milieux industriels sévères |
| Capteur à cisaillement DSL | DSL-50 | 50 t | IP68 | Silos rigides, cuves agitées, milieux industriels sévères |
| Capteur à cisaillement DSL | DSL-100 | 100 t | IP68 | Silos rigides, cuves agitées, milieux industriels sévères |
| Capteur de compression TSL-INT | TSL-2.5 | 2.5 t | IP68, version ATEX | Silos souples, trémies, rénovation d’installation |
| Capteur de compression TSL-INT | TSL-10 | 10 t | IP68, version ATEX | Silos souples, trémies, rénovation d’installation |
| Capteur de compression TSL-INT | TSL-30 | 30 t | IP68, version ATEX | Silos souples, trémies, rénovation d’installation |
