Fonds vibrants pour silos
Le fond vibrant est une solution indispensable pour garantir une extraction optimale des poudres stockées dans les silos rigides. Notre bureau d’études a développé une conception spécifique réduisant les problèmes de tassement, de formation de voûtes et de cheminées. Il permet un écoulement homogène de la poudre et est conçu pour s’adapter à une large gamme de silos et de produits.
- Assure une vidange homogène et régulière
- Diminue l’encombrement vertical des silos
- Permet d’éviter la ségrégation des produits stockés
- Fonctionnement silencieux et peu énergivore
Description
La gamme des fonds vibrants SYVRAC est composée d’un cône vibrant suspendu à une bride soudée sur le silo et maintenu par des cylindres-blocs. (Les silent-blocs sont adaptés en fonction du type de silo : silo inox, silo acier, silo aluminium.) Une manchette souple assure l’étanchéité tout en évitant la transmission des vibrations à la structure rigide. Le fond vibrant est équipé d’un ou plusieurs moteurs vibrants fixés verticalement, en fonction du diamètre, qui transmettent une vibration homogène au produit stocké. Les balourds du moteur vibrant sont réglables en fonction du produit. Le moteur vibrant est toujours monté verticalement afin d’éviter tout risque de tassement du produit et d’assurer une extraction en Mass Flow – flux de masse.
Un cône intérieur, faisant office de déflecteur, diffuse les vibrations au cœur du produit, optimisant ainsi l’extraction et réduisant les phénomènes de voûte. Ce cône intérieur est adapté en fonction des poudres stockées; son angle est ajusté pour casser la voûte du produit. Par ailleurs, sur le fond vibrant extérieur, grâce à un angle de pente plus faible que celui des silos traditionnels, la hauteur totale du silo est optimisée, offrant ainsi une capacité de stockage plus grande pour des dimensions identiques.
Les fonds vibrants sont particulièrement adaptés aux produits stockés de manière prolongée et/ou qui ont tendance au tassement. Ils évitent la formation de voûtes, de ponts et de cheminées et garantissent un flux de masse optimal.
Caractéristiques principales
- Mass Flow – Assure l’extraction efficace des poudres stockées
- Réduit le phénomène de voûte et de cheminée
- Fabrication en acier peint, inox 304L ou inox 316L
Système d’étanchéité avec manchette souple
La manchette souple assure l’étanchéité entre le fond vibrant et la structure du silo. Elle évite la transmission des vibrations et garantit une continuité électrique conforme aux contraintes ATEX, assurant ainsi la sécurité lors du stockage des poudres organiques.
Conception optimisée pour l’extraction des poudres
Le cône vibrant, associé aux moteurs vibrants, crée un mouvement fluide et réglable qui facilite l’écoulement homogène des poudres, même difficiles. Il permet d’éviter la formation de voûtes et de cheminées et assure un écoulement en mass flow.
Suspensions à cylindres-blocs
Le fond vibrant est suspendu par des cylindres-blocs fixés à la bride à souder. Ces composants absorbent efficacement les vibrations et prolongent la durée de vie de l’installation, sans endommager les corps de silo, notamment sur des silos en résine. Le choix et le nombre de silent-blocs sont essentiels pour préserver l’intégrité des silos.
Moteurs vibrants ajustables
En fonction du diamètre du fond vibrant, un ou plusieurs moteurs vibrants peuvent être installés pour garantir une vibration uniforme sur l’ensemble de la surface.
Fabrication en acier peint ou inox
Les fonds vibrants sont disponibles en acier peint pour les applications non alimentaires et en inox 304L ou 316L pour les environnements alimentaires ou corrosifs.
Options
Chacun de nos silos sont standard, les options nous permettent de personnaliser nos silos selon vos besoins et vos exigences
Manchette de connexion souple

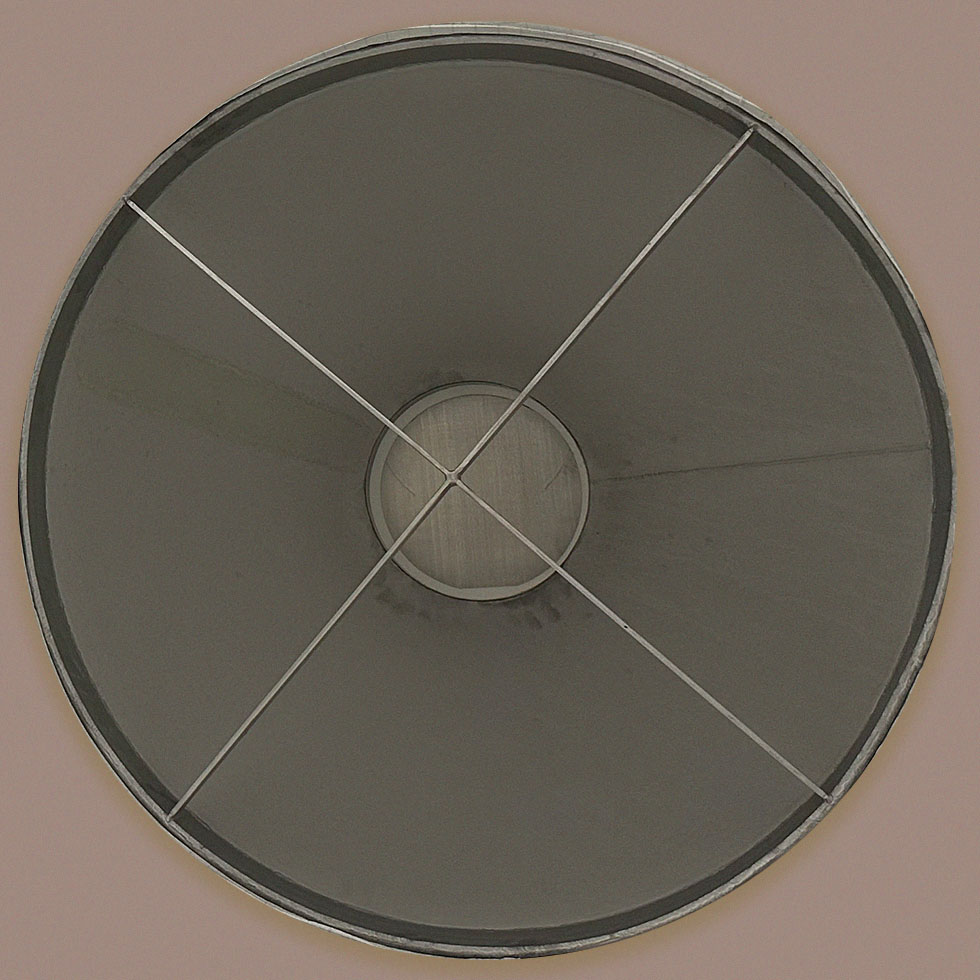

Déflecteur interne
Certifications ATEX

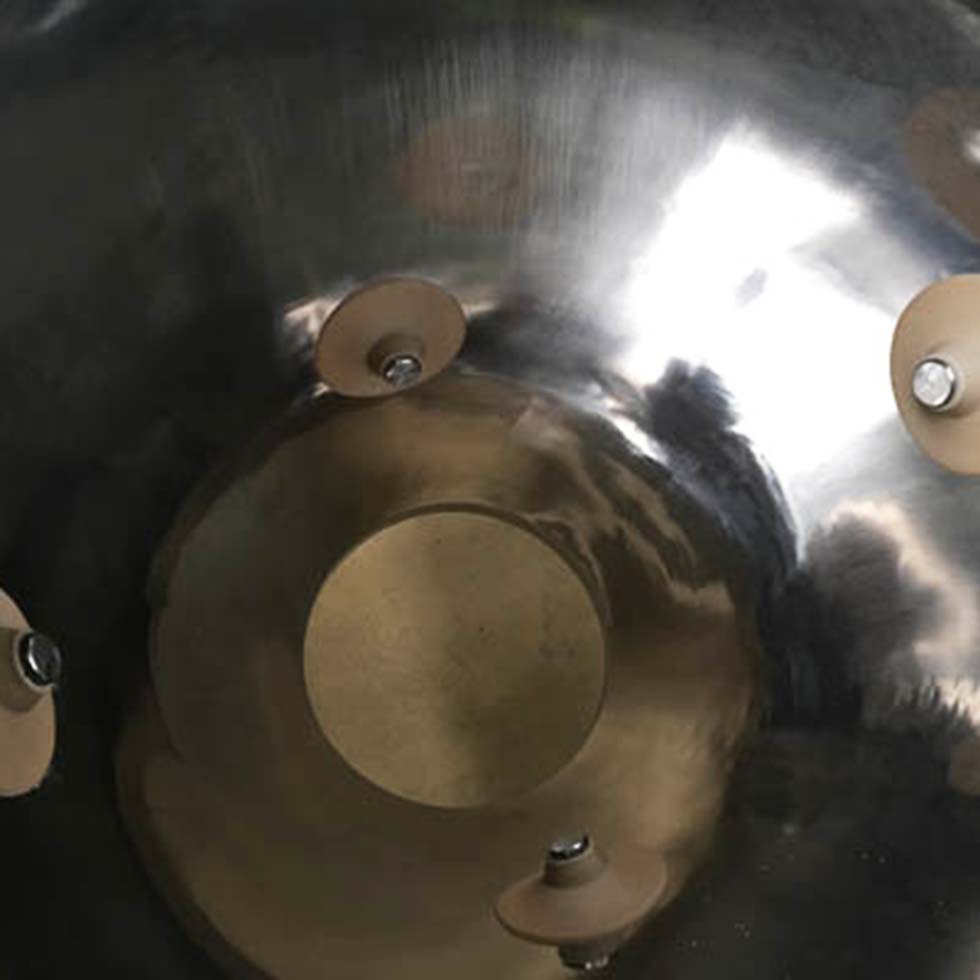

Systèmes supplémentaires de fluidification et d'aération

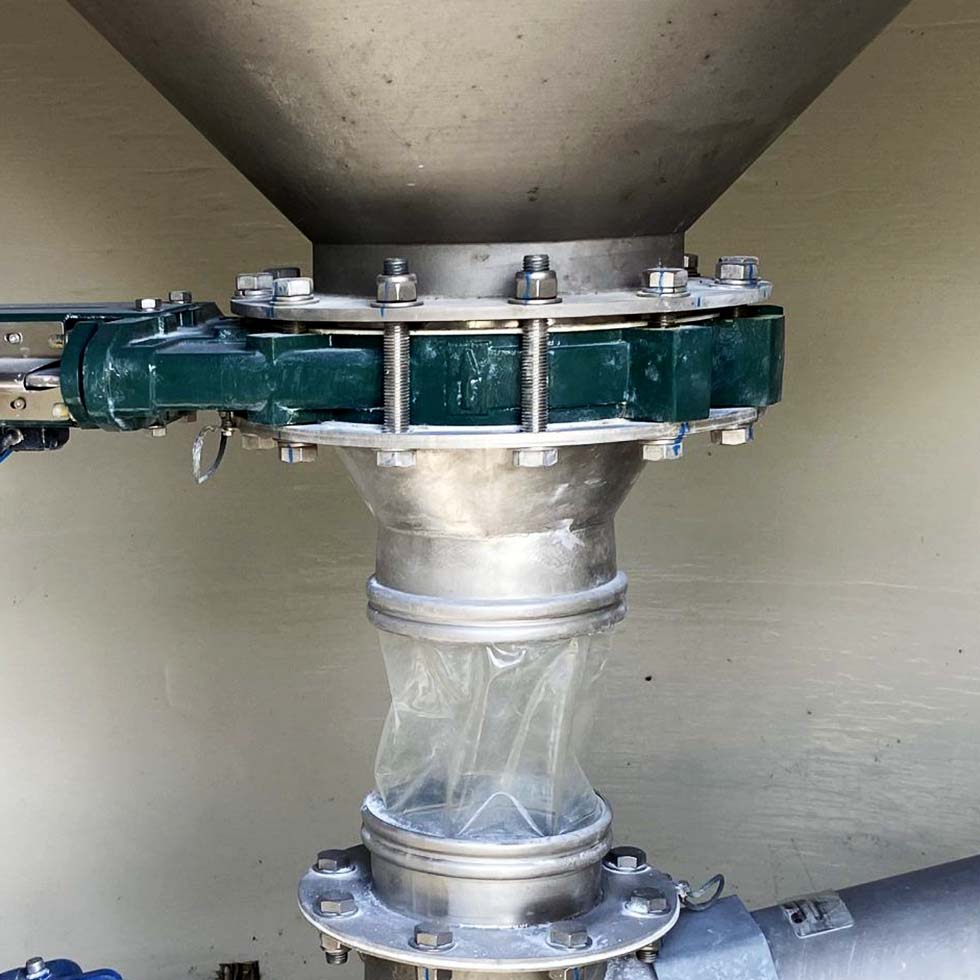

Déchargement / vanne de maintenance
Notre gamme de fonds vibrants pour silos
| Modèle | Diamètre (mm) | Matériau | Nombre de moteurs | |
|---|---|---|---|---|
| FV 250 | 450 | Acier peint / Inox 304L / Inox 316L | 1 | |
| FV 500 | 600 | Acier peint / Inox 304L / Inox 316L | 1 | |
| FV 800 | 800 | Acier peint / Inox 304L / Inox 316L | 2 | |
| FV 1000 | 1000 | Acier peint / Inox 304L / Inox 316L | 2 | |
| FV 1500 | 1500 | Acier peint / Inox 304L / Inox 316L | 2 | |
| FV 2000 | 2000 | Acier peint / Inox 304L / Inox 316L | 2 | |
| FV 3000 | 3000 | Acier peint / Inox 304L / Inox 316L | 2 |
Construisons ensemble votre solution de stockage
Fabien S.
Expert solution process poudres
Nos réalisation pour Fonds vibrants pour silos
Depuis 2014, nous avons acquis une expertise et une expérience solides dans l'installation de solutions pour le stockage, le transfert et le dosage de matières premières pulvérulentes auprès de nos clients. Découvrez nos réalisations.
